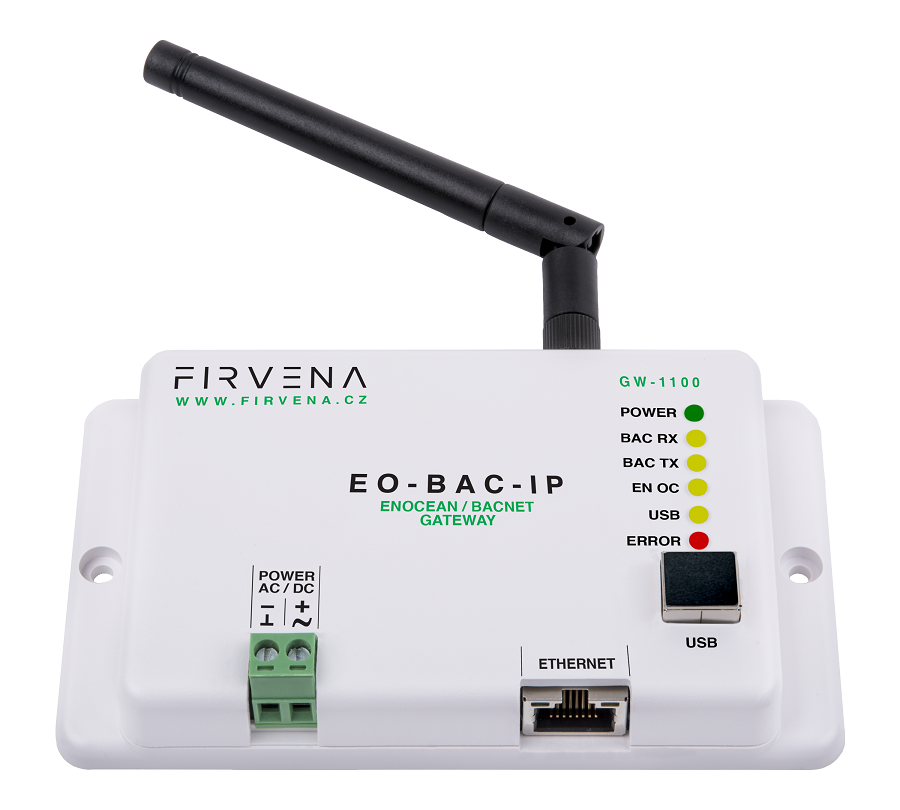

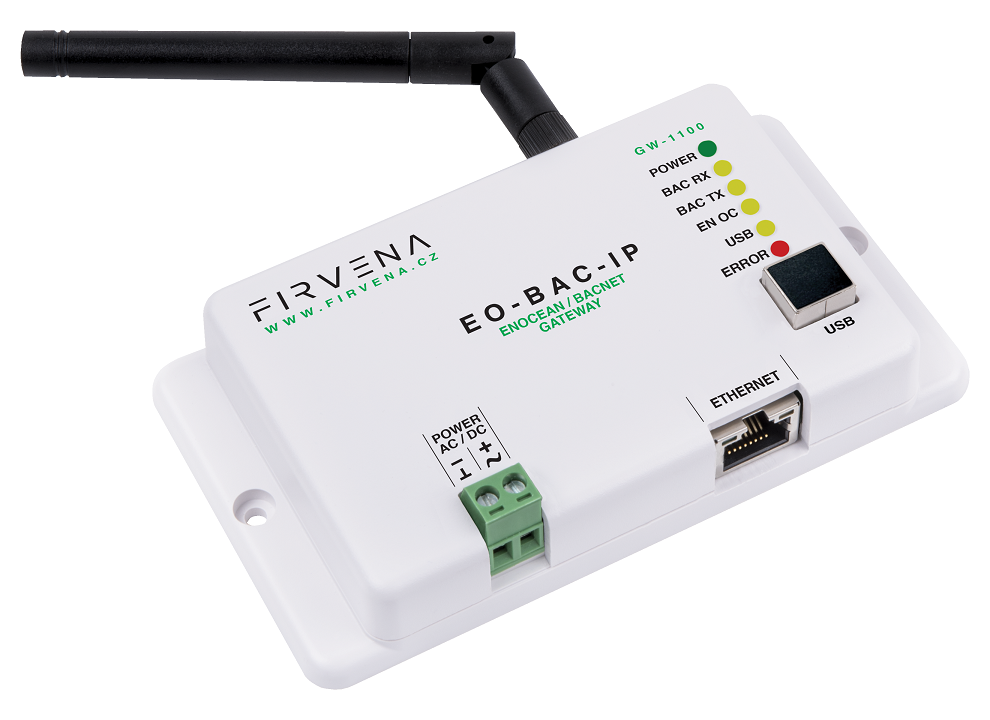

Gateway EnOcean / BACnet IP

Gateway EO-BAC-IP, series 1100

obrázek
obrázek

EO-BAC-IP Gateway zajišťuje bezdrátovou a obousměrnou komunikaci mezi EnOcean a BACnet IP komunikačními protokoly. Umožňuje ukládat data prvků do BACnet objektů a poskytovat jejich informace prostřednictvím BACnet sítě dalším zařízením připojeným k síti nebo nadřazenému řídicímu systému. Brána EO-BAC-IP je široce kompatibilní a dokáže převádět nezpracovaná data (raw data) na konkrétní hodnoty. Je spravován přes integrovaný webový server nebo aplikaci EO-BAC-Tool a napájen přes PoE (power over ethernet) nebo externí AC/DC napájecí zdroj. Obsahuje funkci repeater a instaluje se do podhledů budov nebo podstropních prostor. Existuje možnost deaktivovat funkci blikání barevných LED diod, což je vhodné pro prostory, které to vyžadují. Při instalaci do rozvaděče nebo prostor s vyšším útlumem signálu lze anténu SMA M nahradit extérní anténou s 2 metry dlouhým kabelem a magnetickou základnou (musí být objednáno).

více

Koupit / poptat

Výhody

  • obousměrná komunikace
  • dostupný v 868 MHz, volitelný v 902 MHz
  • prohlášení o shodě – EMC pro obytné budovy a průmyslové prostředí
  • jednoduchá instalace v podhledech budov a podstropních prostorech
  • přehledná správa přes integrované webové rozhraní nebo EO-BAC Tool aplikaci
  • široká kompatibilita = otevřený produkt po různé EnOcean prvky a výrobce
  • funkce repeater
  • možnost deaktivovat LED světla
  • napájení přes PoE (power over ethernet) nebo externí napájecí zdroj AC, DC
  • úspora datových bodů v síti BACnet
  • převod nezpracovaných dat na konkrétní veličiny

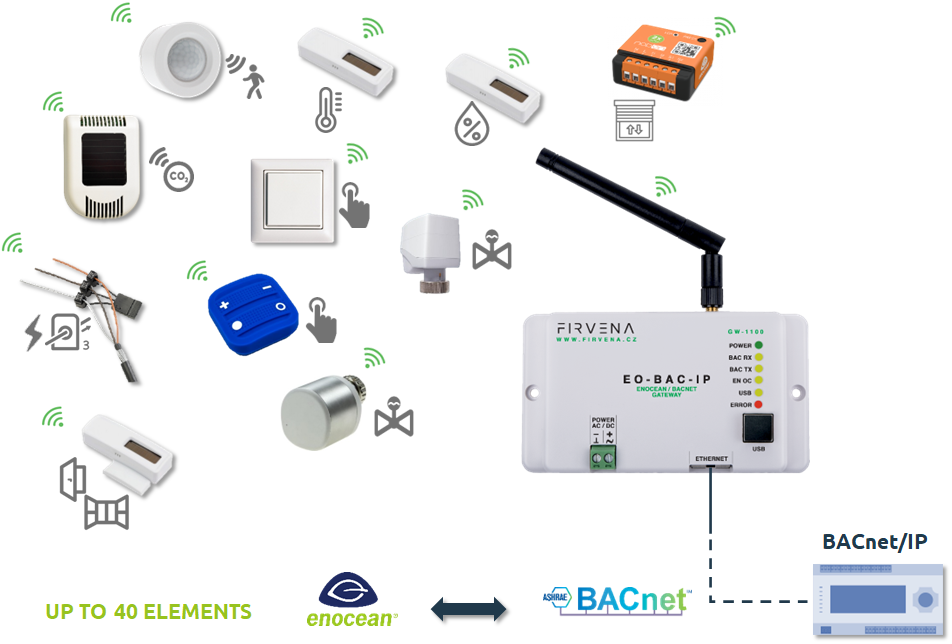

Schéma

obrázek

Technická data

Umístění Montáž na zeď Rated supply voltage (Electrical data) 24 V DC / 24 V AC
Supply voltage range (Electrical data) 10-32 V DC / 24 V AC (+- 10%) Rated input current (Electrical data) 80 mA, 1,92 W / 24V; PoE 1,8 W
Speed (Ethernet) 10, 100  Mbit/s Connector (Ethernet) RJ45
PoE (Ethernet) yes (pins 4,5,7,8) Frequency (EnOcean) 868, optional 902  MHz
Maximum number of handled devices (EnOcean) 40 (max. 20 with SmartACK) Repeater (EnOcean) yes
Device class (USB) Custom HID or Mass storage Connector (USB) Type B
IP Code (Operating conditions) IP20 Operating temperature (Operating conditions) -20 to +70  °C

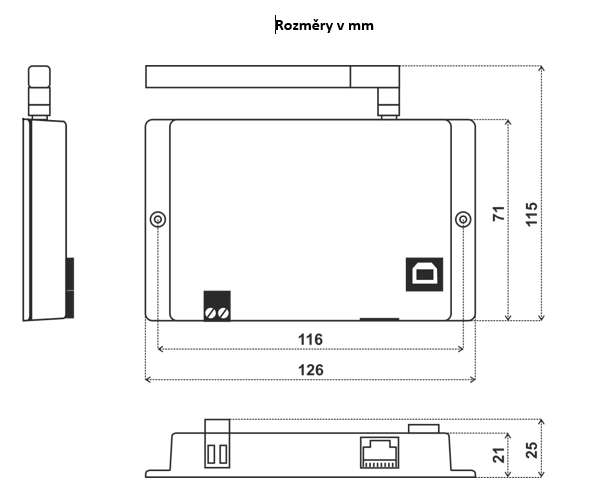

Relative humidity (Operating conditions) max. 80  % Dimensions without antenna (in mm) Width=126, Height=71, Depth=25
Weight without antenna (in gramme) 115  g Box material ABS, white
EMC (In accordance with the Directive) 2014/53/EU, 2011/65/EU RoHS EMC (Approval tests) ČSN EN 55032, ČSN EN 55035, ČSN EN 6100-4-2, ČSN EN 6100-4-3, ČSN EN 6100-4-4, ESN EN 6100-4-5, ČSN EN 6100-4-6, ČSN EM 6100-4-11, ČSN EN IEC 3100-6-2

Software, firmware

ZIP | EO-BAC Tool V1.2.1+[PORTABLE].zip | 1808.517 kB ZIP | EO-BAC-IP_firmware_V1.2.2.zip | 475.552 kB

Dokumentace

PDF | prospekt_A3_EO-BAC-IP.pdf | 3806.969 kB PDF | prospekt_A4_EO-BAC-IP.pdf | 3784.152 kB PDF | leaflet_A3_EO_BAC_IP.pdf | 3958.988 kB PDF | leaflet_A4_EO_BAC-IP.pdf | 3948.584 kB PDF | CZ-prohlaseni-o-shode-EO-BAC-IP.pdf | 732.256 kB PDF | EN-declaration-of-conformity-EO-BAC-IP.pdf | 750.379 kB PDF | EO-BAC-IP_manual_en_v1.7.pdf | 2753.271 kB

Popis

Zařízení je konstruováno v úzké krabičce vhodné pro instalace do podstropních prostor v budovách, proto byla i zvolena možnost napájení prostřednictvím síťového kabelu PoE. Rovněž je možné použít napájení v rozsahu 10-32V DC, případně 24V AC (± 10 %).

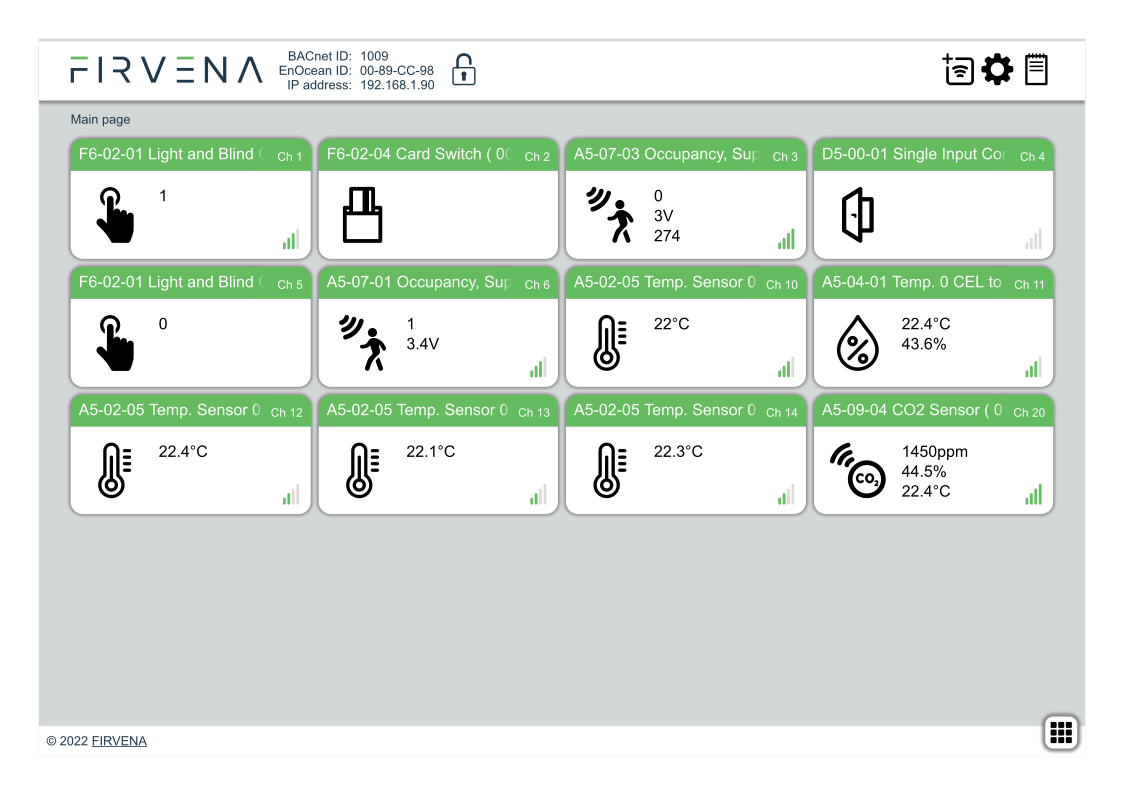

Gateway má v sobě integrované webové rozhraní pro veškerou správu obou sítí a přehlednost celého systému.

Součástí balení je anténa SMA M for 868 MHz frekvence, 2x hmoždinka Ø6mm, vrut s 3,5x 30mm s křížovou hlavou, krátký návod k instalaci a obsluze, USB kabel USB 2.0, USB A, USB B.

Více informací je k nalezení v části technická data nebo uživatelském manuálu.

Externí anténa na kabelu o délce 2m s magnetickou základnou (volitelné příslušenství)

Volba antény. Síla signálu a jeho pokrytí se vhodně rozloží v prostorách budovy v závislosti na volbě antény. U běžných míst postačí anténa, která je součástí dodávky zařízení. Pro místa s méně prostupným signálem (např. v kovovém rozváděči) doporučujeme pro lepší ziskové vlastnosti provedení antény s kabelem a magnetickou základnou (nutno přiobjednat).
