EnOcean - BACnet MS/TP gateway

Gateway a Repeatery EO-BAC

obrázek
obrázek

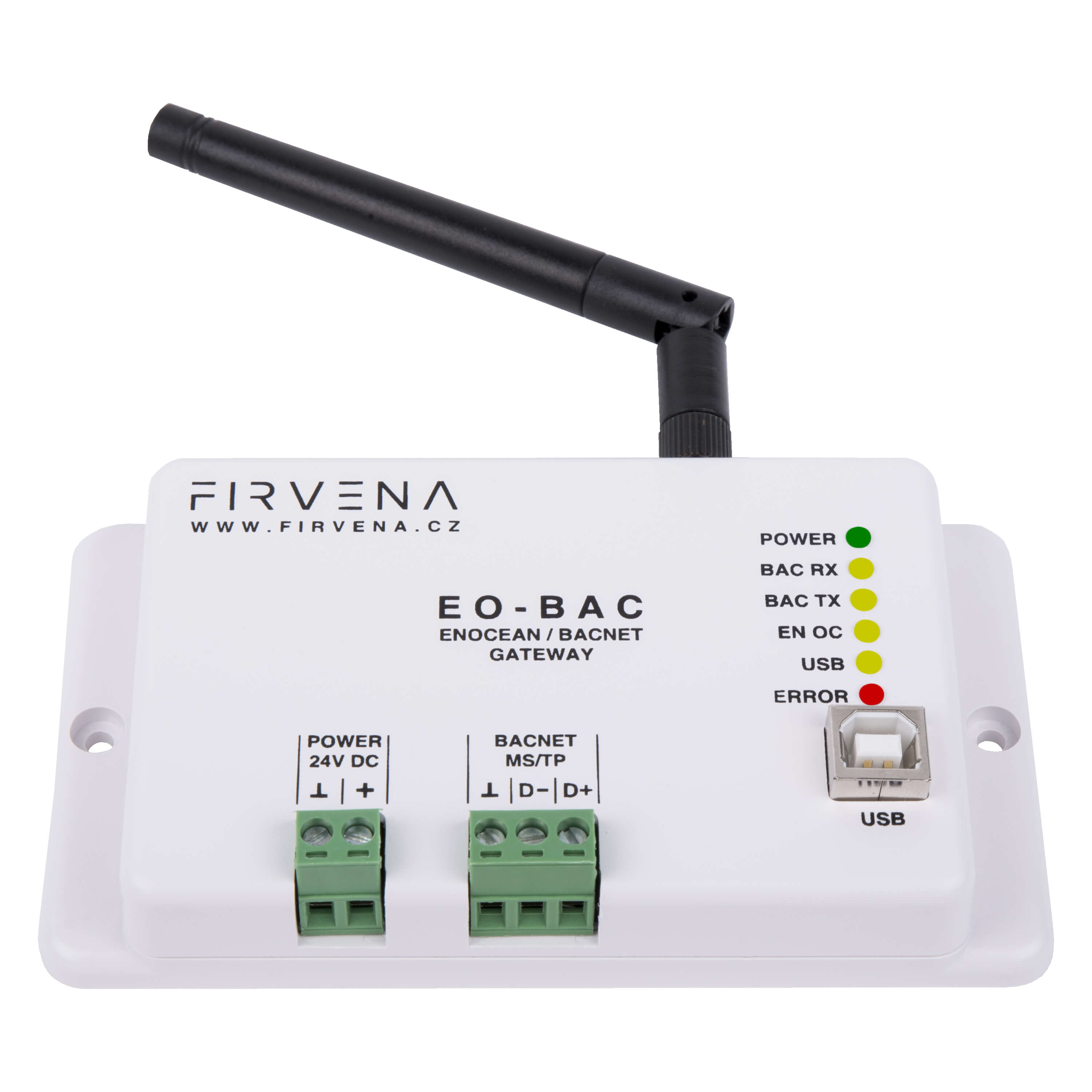

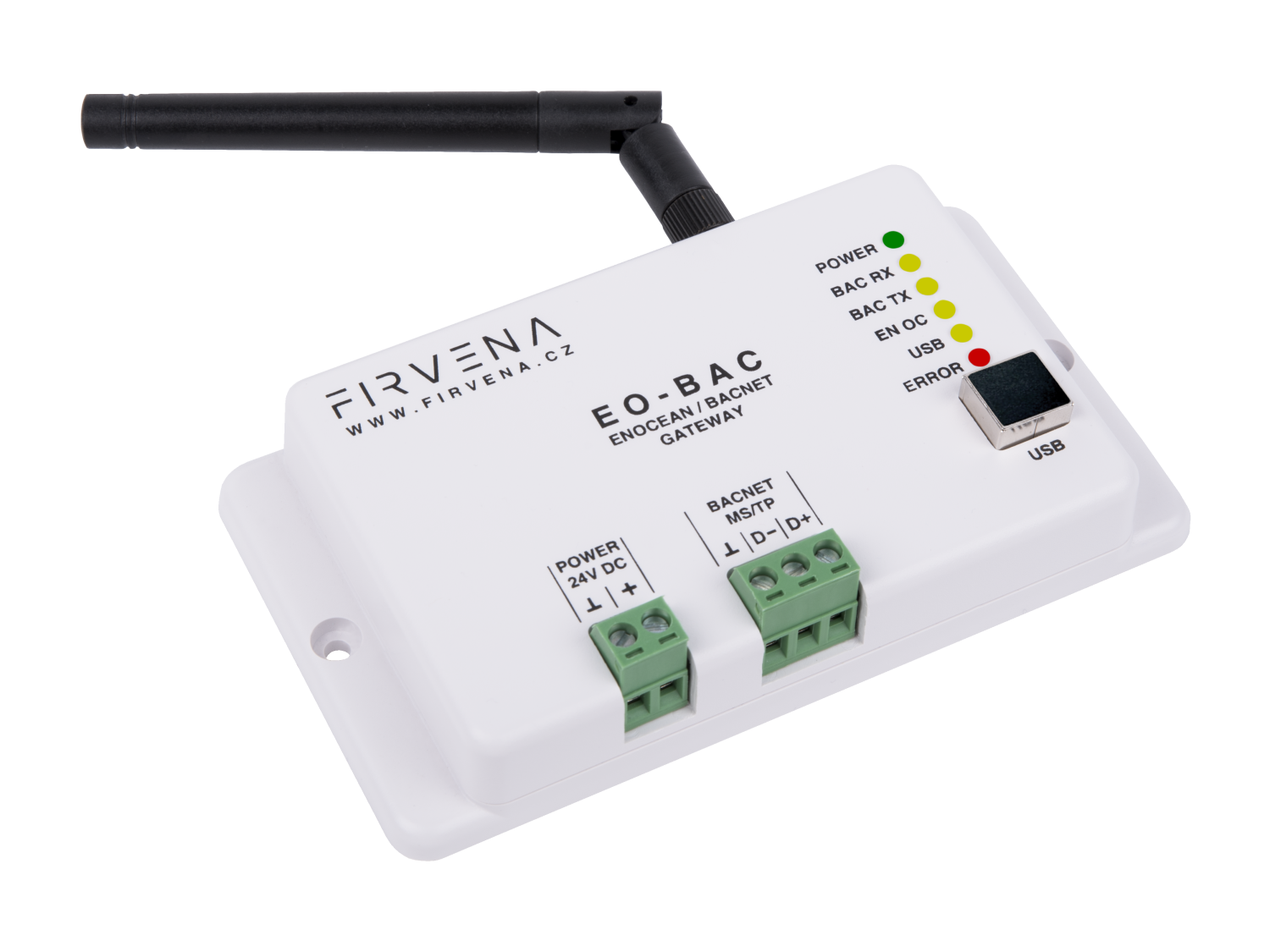

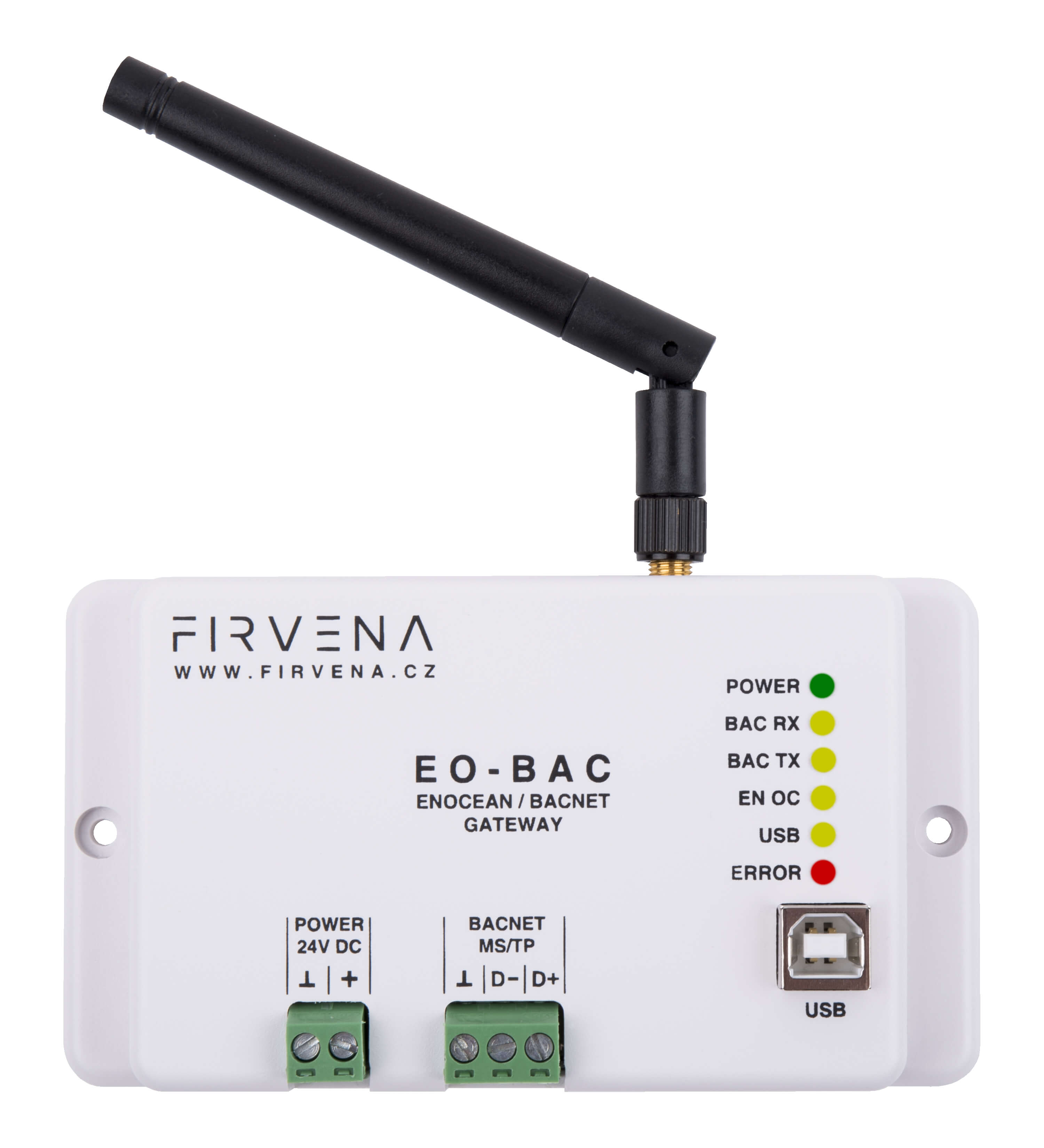

Zařízení EO-BAC je obousměrnou bránou (pracuje jako přijímač i vysílač) mezi bezdrátovým komunikačním standardem EnOcean a BACNET MS/TP s rozhraním RS 485. Data z přijatých bezdrátových EnOcean prvků automaticky začleňuje do bacnetových objektů. Svou konstrukcí je vhodný pro umístění v podhledech  nebo v podstopních prostorech. Komplexní správu převodníku a EnOcean prvků zajišťuje aplikace EO-BAC Tool. Napájení je stejnosměrným napětím 10-32V, nebo střídavým 24V AC. Standardně se dodává v provedení 868 MHz včetně krátké antény viz. fotografie produktu. V případě zákaznického požadavku jsme schopni dodat převodník ve variantě 902 MHz, případně nabídnout jiné provedení antény.

více

Koupit / poptat

Výhody

  • obousměrná komunikace
  • široká kompatibilita - otevřený produkt pro různé EnOcean prvky a výrobce
  • prohlášení o shodě – EMC pro obytné budovy a průmyslové prostředí
  • úspora datových bodů v síti BACnet
  • převod surových dat na konkrétní veličiny
  • dostupný v 868 MHz, volitelný v 902 MHz

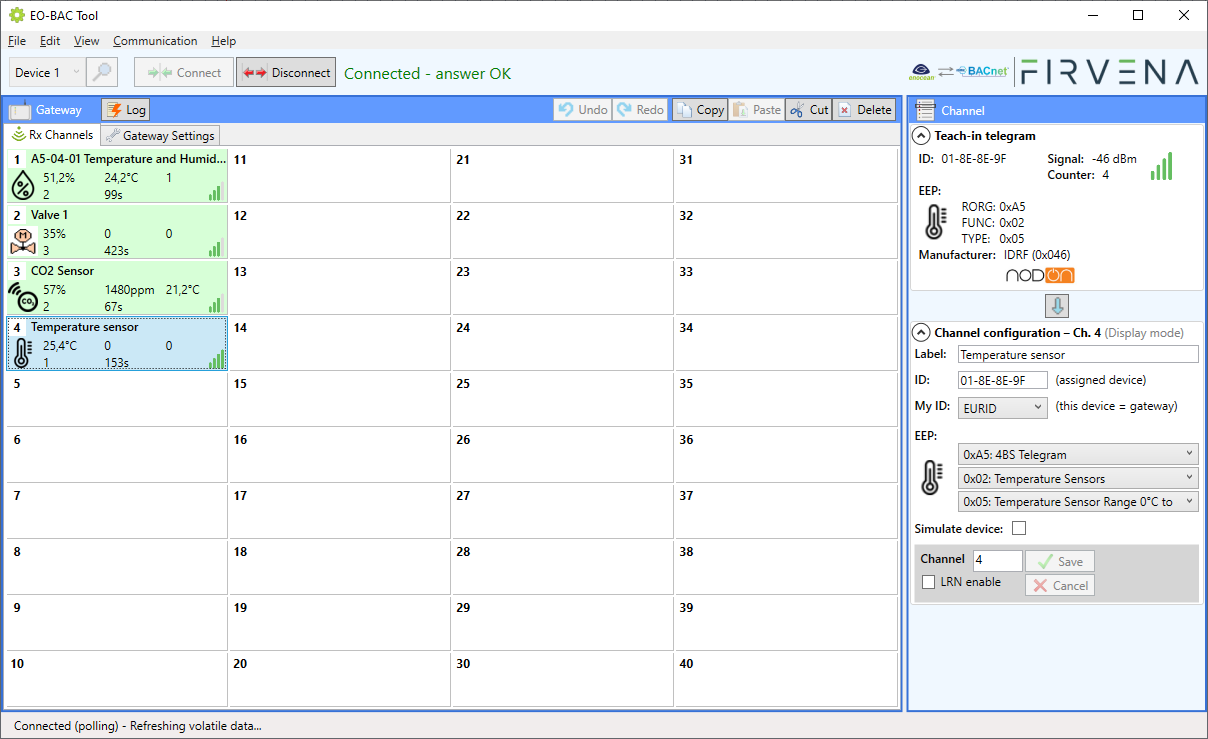

  • přehledná správa přes aplikaci EO-BAC Tool
  • napájení v rozsahu 10-32 V DC, 24 V AC
  • jednoduchá instalace v podhledech budov
  • funkce repeater

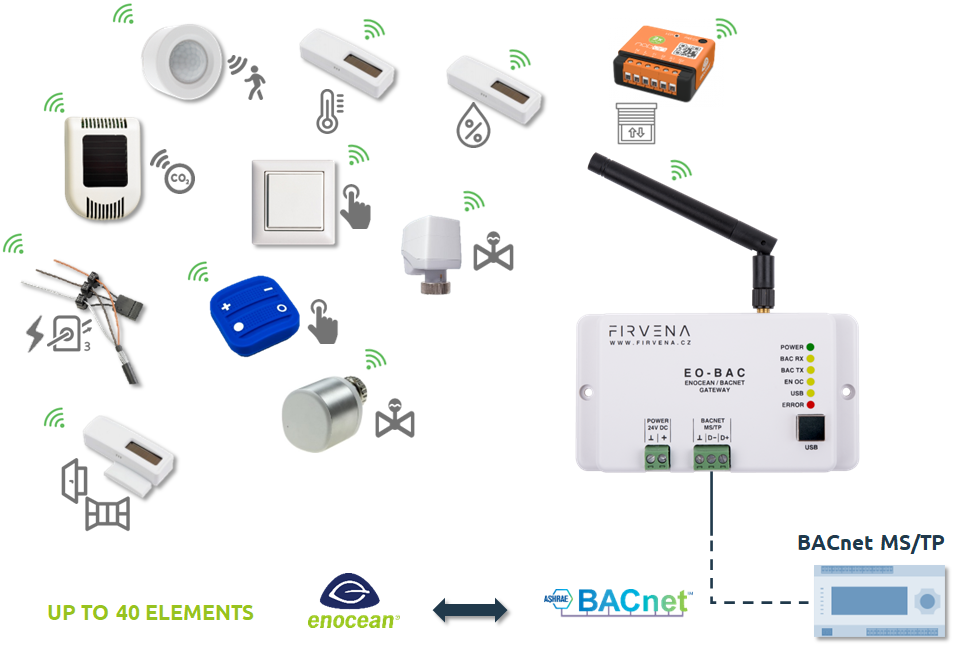

Schéma

obrázek

Technická data

Umístění Montáž na zeď Rated supply voltage (Electrical data) 24 V DC
Supply voltage range (Electrical data) 10-32 V DC Rated input current (Electrical data) 50 mA
Rated input power (Electrical data) 1,2  W Frequency (EnOcean) 868  MHz
Maximum number of handled devices (EnOcean) 40 (max. 20 with SmartACK) Repeater (EnOcean) yes
Device class (USB) Custom HID or Mass storage Connector (USB) Type B
IP Code (Operating conditions) IP20 Operating temperature (Operating conditions) -20 to +70  °C
Relative humidity (Operating conditions) max. 80  % Dimensions without antenna (in mm) Width=126, Height=71, Depth=25
Weight without antenna (in gramme) 115  g Box material ABS, white
Baud rate (RS 485, BACnet MS/TP) 9.6, 19.2, 38.4, 57.6, 76.8 or 115.2  kBd Data bits (RS 485, BACnet MS/TP) 8
Stop bits (RS 485, BACnet MS/TP) 1 Parity (RS 485, BACnet MS/TP) none
Maximum number of devices on the line (RS 485, BACnet MS/TP) 32 Termination (RS 485, BACnet MS/TP) Manually activated 120 Ω resistor
EMC (In accordance with the Directive) 2014/53/EU, 2011/65/EU RoHS EMC (Approval tests) ČSN EN 55032, ČSN EN 55035, ČSN EN 6100-4-2, ČSN EN 6100-4-3, ČSN EN 6100-4-4, ESN EN 6100-4-5, ČSN EN 6100-4-6, ČSN EM 6100-4-11, ČSN EN IEC 3100-6-2

Software, firmware

ZIP EO-BAC Tool V1.2.2+[PORTABLE].zip (Velikost: 2130.369 kB) ZIP EO-BAC_firmware_V1.3.7.zip (Velikost: 155.836 kB)

Dokumentace

PDF EO-BAC_manual_en_v1.5.pdf (Velikost: 3951.664 kB) PDF CZ-prohlaseni-o-shode-EO-BAC.pdf (Velikost: 647.874 kB) PDF EO-BAC Tool_manual_en_V1.0.pdf (Velikost: 1170.172 kB) PDF letak_A4_EO-BAC.pdf (Velikost: 6312.267 kB)

Popis

Součástí balení je anténa SMA M for 868 MHz frekvence, 2x hmoždinka Ø6mm, vrut s 3,5x 30mm s křížovou hlavou, návod k obsluze nebo USB disk s návodem, USB kabel USB 2.0, USB A, USB B.

Více informací je k nalezení v části technická data nebo uživatelském manuálu.

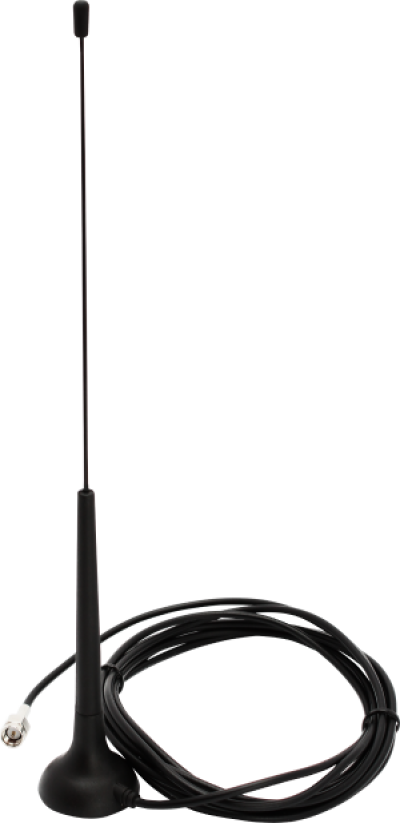

Externí anténa na kabelu o délce 2m s magnetickou základnou (volitelné příslušenství)

Volba antény. Síla signálu a jeho pokrytí se vhodně rozloží v prostorách budovy v závislosti na volbě antény. U běžných míst postačí anténa, která je součástí dodávky zařízení. Pro místa s méně prostupným signálem (např. v kovovém rozváděči) doporučujeme pro lepší ziskové vlastnosti provedení antény s kabelem a magnetickou základnou (nutno přiobjednat).
